瓷管绕线电阻:瓷管绕线电阻是什么，它有哪些主要特点？

Q: 瓷管绕线电阻是什么，它有哪些主要特点？

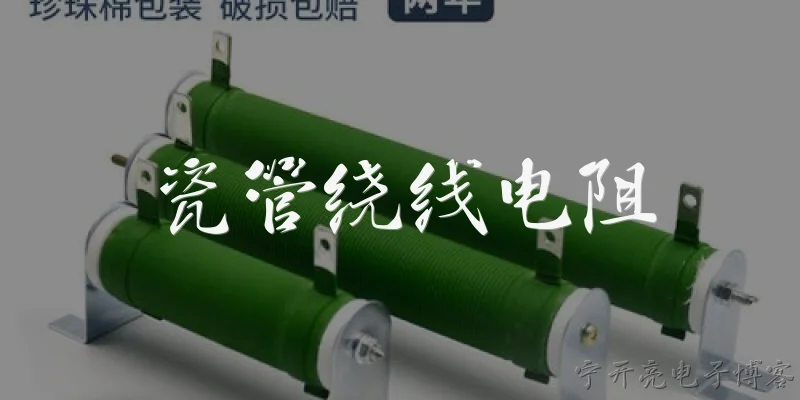

A: 瓷管绕线电阻是一种以陶瓷管为骨架、将电阻丝绕制在瓷管表面并涂覆耐高温绝缘涂层的功率型电阻器。它的主要特点包括：耐高温性能好，陶瓷骨架可承受较高的工作温度；功率大，常见规格从几瓦到数百瓦；散热性能优良，瓷管结构利于热量传导；阻值稳定，绕线工艺使阻值精度较高；过载能力强，能承受短时过电流冲击。此外，它还具有无感或低感绕法可选，适用于不同电路需求。由于结构坚固、寿命长，瓷管绕线电阻广泛用于电源、变频器、工业控制和电力电子设备中，作为限流、分压、泄放和制动电阻使用。

Q: 瓷管绕线电阻通常应用在哪些场合，选型时需要注意什么？

A: 瓷管绕线电阻常用于大功率、高温或需要较强过载能力的场合，例如开关电源的限流与泄放、变频器和伺服驱动器的制动电阻、工业电加热控制、电力设备的均压与分压、以及各类负载测试和老化设备。选型时需重点关注：额定功率要留有足够余量，通常按实际功耗的1.5至2倍选取；阻值及精度要满足电路要求；工作电压不能超过电阻的耐压值；根据安装环境考虑散热方式，必要时加装散热器或强制风冷；若电路对电感敏感，应选择无感绕制型号；同时注意最高工作温度、绝缘等级和安装固定方式，确保长期可靠运行。

Q: 瓷管绕线电阻在使用和安装过程中有哪些注意事项？

A: 使用瓷管绕线电阻时应注意以下几点：首先，安装位置要保证良好通风散热，避免与其他热敏元件靠得太近，必要时采用垂直安装或加装散热支架；其次，电阻工作时表面温度较高，需防止人员触碰并远离可燃材料；第三，引线连接应牢固，避免虚焊或接触电阻过大导致局部过热；第四，不能超过额定功率和最高工作电压使用，瞬态过载也要控制在规定范围内；第五，在潮湿或污染环境中应做好防护，防止绝缘性能下降；第六，若采用无感绕法，需确认其剩余电感是否满足高频电路要求。正确安装与合理降额使用，可显著延长电阻寿命并提高系统可靠性。

关于“瓷管绕线电阻”的经验之谈

交流“瓷管绕线电阻”的常见场景

【采购员小李】 王工，最近我们新项目需要一款功率电阻，客户指定要瓷管绕线电阻，我对这块不太熟，能帮我介绍一下吗？

【电阻工程师王工】 没问题。瓷管绕线电阻是在陶瓷管骨架上绕制电阻丝，外面涂覆耐高温涂层，功率范围通常从几瓦到几百瓦，适合大功率、高散热需求的场合。

【采购员小李】 那它和普通水泥电阻比，优势在哪儿？

【电阻工程师王工】 水泥电阻是方形瓷壳封装，散热面积大但体积也大；瓷管绕线电阻是圆柱形，散热均匀、耐脉冲能力强，而且阻值可以做得很低，适合限流、泄放、预充电这类应用。

【采购员小李】 明白了。我们项目是开关电源的预充电限流，需要 100W 左右，阻值大概 10 欧姆，这个规格常见吗？

【电阻工程师王工】 很常见。100W、10Ω 的瓷管绕线电阻是标准品，注意要选带可调卡箍或者固定引线的那种，看你的安装方式。

【采购员小李】 安装方式上有什么区别？

【电阻工程师王工】 固定引线式适合 PCB 或端子接线；可调式带金属卡箍，可以微调阻值，也方便用螺丝固定在散热支架上，大功率场合更常用。

【采购员小李】 预充电应用对电阻有什么特殊要求吗？

【电阻工程师王工】 关键是抗浪涌和短时过载能力。预充电瞬间电流很大，要确认电阻的脉冲功率曲线，另外选无感绕法可以减小电感，避免冲击时产生尖峰。

【采购员小李】 无感绕法？这个需要特别注明吗？

【电阻工程师王工】 对，普通绕线是单向螺旋，有电感；无感绕法是双线反向绕制（Ayrton-Perry 绕法），电感很低。预充电和吸收回路建议注明无感或低感。

【采购员小李】 好的。那温度系数和精度一般是什么水平？

【电阻工程师王工】 绕线电阻精度一般 ±5% 或 ±10%，温漂在 ±250ppm/℃ 到 ±400ppm/℃ 左右，比精密金属膜差，但大功率场合够用。

【采购员小李】 耐温方面呢？瓷管表面温度会很高吧？

【电阻工程师王工】 额定功率下表面温度可达 200~300℃，所以安装时要留散热空间，不能贴近塑胶件或线材，必要时加散热片或强制风冷。

【采购员小李】 有没有推荐的品牌或者认证要注意的？

【电阻工程师王工】 国内像华鑫、威世、KOA 都有，选型时看有没有 UL、RoHS 认证，另外确认涂层是耐高温硅树脂还是陶瓷涂层，后者耐湿更好。

【电阻工程师王工】 那价格大概什么区间？100W 单只。

【电阻工程师王工】 标准品批量价大概几块到十几块人民币一只，带卡箍或特殊涂层的会贵一些，具体看数量和品牌。

【采购员小李】 好的，我先按 100W、10Ω、无感、带卡箍去询价，有问题再请教你，谢谢王工！
